碳化硅与碳化硼陶瓷产品综述

发布时间:2025-7-15 13:43:49来源:本站点击:87

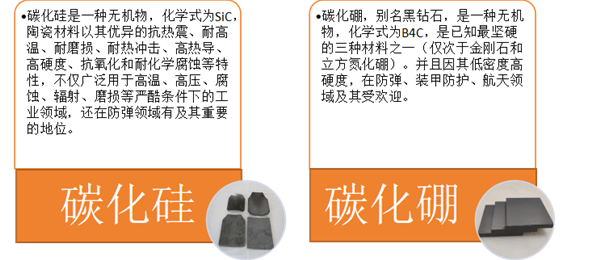

一、材料概况



碳化硅(SiC)具有典型的共价键结构,由硅原子和碳原子交替排列形成,赋予其极高的硬度和热稳定性,熔点高达2700°C以上,适合高温环境应用。其宽禁带(3.2 eV)特性使其在高功率电子器件中表现优异。碳化硅对酸、碱及氧化环境表现出极强的耐腐蚀性。



碳化硼(B4C)的常温维氏硬度仅次于金刚石和立方氮化硼,具有高达600barn的热中子吸收截面,是核反应堆控制棒和防护屏蔽层的首选材料。同时,它在腐蚀性介质和高温氧化环境下仍能保持稳定摩擦系数。



二、性能优势分析及工业发展历程



材料

性能优势分析

工业发展历程

碳化硅

硬度与轻量化:莫氏硬度高,密度仅为钢材40%。

热管理:热导率达200W/(m·K),适合高温换热器。

机械强度:抗弯强度高,适合承受机械应力场景。

耐腐蚀性:抗氢氟酸腐蚀。

高温稳定性:熔点高,性能稳定。



①1891年爱德华·古德里奇·艾奇逊首次通过电阻炉高温还原法合成碳化硅,奠定了工业化生产基础,初期主要用于磨料和耐火材料。

②20世纪50年代后,随着半导体需求增长,碳化硅单晶生长技术(如Lely法)取得进展,推动了其在电子领域的应用。

③21世纪以来,化学气相沉积(CVD)等工艺的成熟使碳化硅晶圆质量显著提升,成本降低,逐步替代硅基器件在新能源和电动汽车中的应用。

碳化硼



极致硬度:常温维氏硬度35-45GPa。

中子吸收能力:硼-10同位素含量达20%。

耐磨性:在腐蚀性介质和高温氧化环境下保持稳定摩擦系数。

①基础研究的起始‌:科学家们逐渐认识到碳化硼在硬度、耐磨性和化学稳定性方面的独特优势。 技术突破与初步应用

②‌合成技术的进展‌:随着合成技术的不断突破,碳化硼的制备从实验室规模逐渐扩大到工业规模。

③ ‌初步应用探索‌:碳化硼因其高硬度和耐磨性,开始被应用于耐磨部件和切削工具等领域。

④‌规模化生产技术的成熟‌:20世纪中后期,随着热压烧结、反应烧结等工艺的成熟,碳化硼陶瓷的规模化生产成为可能。



三、应用领域解析



材料

应用领域



碳化硅

电子器件:用于电动汽车逆变器、光伏逆变器和工业电源模块,效率比硅基器件提升30%以上。

射频微波器件:在5G基站射频功放和雷达系统中表现出色。

高温传感器:用于航空发动机燃烧室监测、核反应堆堆芯测温等。

人体防护:与高分子材料复合后制成的防板,可抵御大多数子弹冲击。



碳化硼

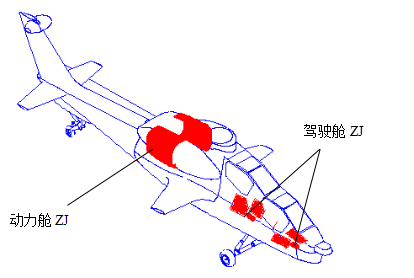

防弹装甲:与高分子材料复合后制成的防板,可飞机装甲防护车辆装甲防护等防护要求高的场景使用

核反应堆结构材料:在1500℃辐照环境下稳定工作。







四、对比参数研究



材料特性

碳化硅 (SiC)

碳化硼B4C

硬度与高温性能:碳化硼维氏硬度显著高于碳化硅,且高温时仍保持高硬度。

导热性能:碳化硅热导率优于碳化硼,成为高温散热器件的理想材料。

成本效益:碳化硅原料成本优势明显,适合大规模工业化应用。



密度 (g/cm³)

3.04-3.20

2.50-2.52

显微硬度HV0.2)

21GPa

30GPa

热导率(W/(m·K))

120-200

30-42

抗弯强度(MPa)

400-600

300-400

熔点 (℃)

2730

2450

耐腐蚀性

耐氢氟酸/熔融盐

耐强酸/氧化剂





















五、生产工艺流程



粉末制备‌:采用机械粉碎法或化学合成法制备高纯度纳米粉末。

烧结工艺‌:包括热压烧结、反应烧结和热等静压烧结等。

加工难点优化‌:采用激光辅助加工、金刚石砂轮参数优化和超声振动钻孔等技术提升加工效率和质量。



六、行业前景展望

技术突破‌:大尺寸单晶生长技术、低温烧结工艺优化和精密加工效率提升等。

市场需求‌:新能源汽车爆发式需求、光伏产业升级驱动,半导体设备和防护装备国产替代等将推动碳化硅与碳化硼陶瓷产品的广泛应用。
